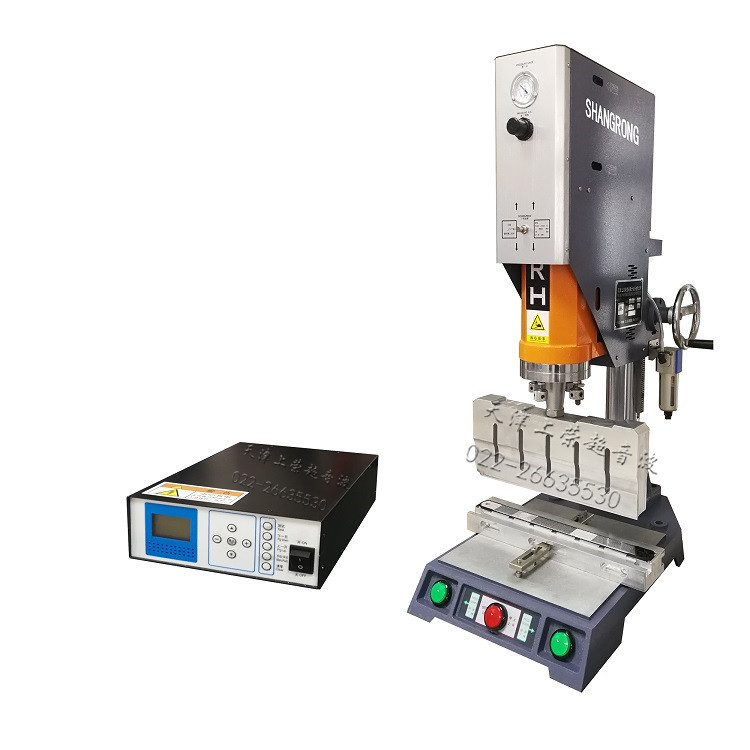

天津上榮SRH系列超音波塑料焊接機
產品詳情

超聲波焊接發生器簡介

1、真正全自動追頻(AFC)適應各種大小焊模和不同的設計模具,自動追蹤頻率范圍:±400HZ(依15KHZ超聲波為例,模具頻率在14.40-15.20KHZ可自動頻率追蹤使用)。追頻精度:±5HZ

2、采用CPU計算機監控各程序速度快適應力特強、內置各種保護系統系統保護監測功能會對以下情況發生回應:

u ?8?2壓力過高從而導致超載

u  超聲波發生器電流過大

u ?8?2焊頭、變幅器或者換能器松動或其他故障

u ?8?2發生器電路失效

u ?8?2發生器和換能器間的線纜故障

u  供電頻率不穩自動補償

3、“自動調諧功能能使超聲波發生器自動跟蹤并且補償焊頭頻率發生的變化。當溫度過高,焊頭表面有磨損或有雜物在焊頭上時,這種頻率變化都會發生。

4、內置全自動恒振幅系統,對不同的氣壓變化及電壓波動自動補償,可對超聲波振幅由10%-100%無級調節,適應不同焊接工件之要求。

5、 采用IGBT做功率放大,反應快,比傳統硅功率管反應速度快100倍多,故保護功能更優。

主要技術參數

1、外型尺寸:長340mm×寬210mm×高94mm

2、發生器主機凈重:4Kg

3、輸出功率:0-2600W

4、輸出電壓:0-300V   AC

5、工作環境溫度:+5°C+50°C

6、正弦諧波參數:≥97%

7、輸入功率因素:≥80%

8、工作頻率:15KHz/20KHz/28KHz/30KHZ/35KHz/40KHz

9、工作電源:AC220V 50Hz

10、  模具頻率范圍:±400HZ(以15KHZ超聲波為例,模具頻率在14.40-15.20KHZ可自動頻率追蹤使用。)

11、  自動追頻精度:±5HZ

12、  功率穩定度:≤ 5%

13、  遠程端子動態回應時:≤10ms

14、  過流保護電流:15A

15、  過流保護時間:100ms

16、  過熱保護溫度:85℃

17、  485通訊

18、  焊接模式:時間、點焊

19、  焊接振幅10%-100%無極可調(1%精度)


產品型號

SRH-1526

SRH-2020

SRH-2808

SRH-3008

SRH-3508

SRH-4005

頻率

15KHz

20 KHz

28 KHz

30 KHz

35 KHz

40 KHz

功率

2600W

2000W

800W

800W

800W

500W

電源

AC220V

AC220V

AC220V

AC220V

AC220V

AC220V

機身尺寸(MM)

635×400×1450

635×400×1450

635×400×1450

635×400×1450

635×400×1450

635×400×1450

機箱尺寸

340×210×94

340×210×94

340×210×94

340×210×94

340×210×94

340×210×94

焊接行程

75MM

75MM

75MM

75MM

75MM

75MM

機身行程

275-455mm

275-455mm

275-455mm

275-455mm

275-455mm

275-455mm

機身重量

68KG

68KG

68KG

68KG

68KG

68KG

機箱重量

4KG

4KG

4KG

4KG

4KG

4KG

焊接面積

φ220mm

φ160mm

φ30mm

φ30mm

φ30mm

φ25mm
