超聲波焊接問題——壓潰|焊接過多

作者:天津上榮
文章附圖

 天津上榮超音波(13752714937)www.tjsr.net www.sr-cyb.com www.chgeekdirectusa.com

天津上榮超聲波塑料焊接設備有限公司


為了保證焊接可靠,焊接過程必須保證兩個焊接件在焊接面上有一個預壓力。

焊接過多壓潰實例:

  • 首先,這個壓力是保證超聲波振動能量轉化為熱能的關鍵。通過振動產生摩擦,而焊接壓力的大小直接影響摩擦力的大小,從而影響熱量產生的速度。

  • 另外,兩個焊接件之間是通過焊接壓力來擠壓熔融的焊線,使其遍布焊縫,并在熔融材料冷卻凝固之前保持這個壓力,才能形成合適焊接接口。焊接壓力作用在零件上,必須要考慮零件的結構強度,特別是零件還處于振動的狀態下,其結構強度必然比靜態時要低。

  • 在焊接貫流風葉時,結構強度最弱的地方當屬環形分布的35片葉片處。

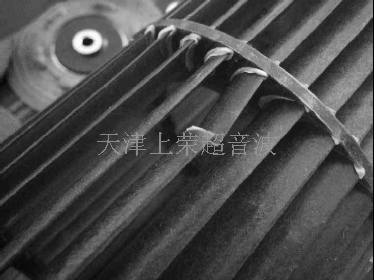

  • 焊接壓力過大,或者葉片之間受力不均導致某側的葉片受力過大時,薄薄的葉片很容易被壓潰,導致斷裂,正如圖所示。

  • 從圖中可以看出,這個時候同時伴隨著焊縫擠出量過大的問題,從而可以判斷,其焊接壓力應該超出了理想值。

  • 發生這種問題,應該檢查焊接件的夾持是否出現偏斜情況,導致了壓力分布不均。如果壓力分布是均勻的,則應該適當降低焊接壓力。
